Halland Varbergstunneln, Västkustbanan, Varberg–Hamra

Utgångspunkten när vi planerar och bygger Varbergstunneln är att göra så lite markintrång som möjligt, och ställa till med så lite problem som möjligt för boende, fastighetsägare och verksamhetsutövare. Vi gör det som behövs för att minska skador så länge kostnaderna är rimliga, men vi kan inte undvika intrång och störningar helt, hur omsorgsfullt vi än planerar.

Uppföljning och kontrollprogram
Innan och under byggskedet kommer vi noggrant att följa upp påverkan på omgivningen genom ett omfattande mätprogram. I dag ingår över 500 mätpunkter i Varbergstunnelns kontrollprogram för grundvatten och cirka 400 mätpunkter för rörelsemätning. Antalet mätpunkter varierar över tid. Vibrationer och rörelser kommer vi att följa kontinuerligt, och mest intensivt i områden där vi bygger.

Vi kommer att utföra riskanalyser för att ge underlag till gränsvärden för byggnader och konstruktioner som kan påverkas. Bland annat sätts så kallade åtgärdsgränser, vilket innebär att vi kan vidta åtgärder tidigt under bygget, för att eliminera påverkan på exempelvis en byggnad.

Rättigheter och skyldigheter
I bygget av Varbergstunneln har både fastighetsägare och Trafikverket rättigheter och skyldigheter att hålla sig till.

Fastighetsägare

• Fastighetsägare har rätt till ersättning för mark som Trafikverket tar i anspråk, både permanent och tillfälligt, vid bygget av Varbergstunneln.
• Fastighetsägare har rätt till ersättning för de flesta skador som uppstår på grund av bygget.
• Fastighetsägare kan ha rätt till ersättning för vissa andra ekonomiska skador som har orsakats i samband med Varbergstunneln, exempelvis ökade kostnader i sin verksamhet.
• För att fastighetsägare ska få ersättning ska det ha uppstått en ekonomisk skada på grund av Varbergstunneln. Skadan ska med andra ord vara objektivt mätbar.
• Grundprincipen är att en fastighetsägare ska ha samma ekonomiska ställning som om projektet aldrig genomförts. Undantag finns dock om det är skäligt, med hänsyn till förhållandena i orten eller till den allmänna förekomsten av liknande störning.

Trafikverket

• Trafikverket har rätt att göra mätningar och undersökningar intill den planerade arbetssträckningen, samt att få tillträde till fastigheter där dessa undersökningar behöver genomföras. Vi meddelar alltid ägaren i förväg.
• Trafikverket har rätt att förvärva den mark som behövs för att bygga Varbergstunneln, efter det att järnvägsplanen har vunnit laga kraft. Denna mark redovisas som permanent markanspråk i plankartorna. Plankartorna hittar du här, i Varbergstunneln järnvägsplan.
• Trafikverket har rätt att tillträda marken för permanenta ändamål när vi har en överenskommelse med fastighetsägaren eller när Lantmäterimyndigheten fattat beslut om tillträde.
• Trafikverket har rätt att använda mark som ligger utanför själva tunnelområdet för tillfälliga transportvägar och plats för exempelvis arbetsbodar och byggnadsmaterial. Denna mark redovisas som tillfälligt markanspråk i plankartorna (se länk ovan).
• Trafikverket har rätt att tillträda marken avsedd för tillfällig nyttjanderätt när järnvägsplanen har vunnit laga kraft.
• Trafikverket har rätt att göra små avvikelser från den fastställda järnvägsplanen om det endast har marginell påverkan på omgivningen.
• Om Trafikverket skulle behöva ta mer mark i anspråk än vad som fastställts i järnvägsplanen måste vi informera berörd fastighetsägare om detta. Om skillnaden är väsentlig kan en ny järnvägsplan behöva tas fram för det förändrade området. Om mer mark behövs tillfälligt kan avtal tas fram med berörd fastighetsägare.
• Trafikverket är skyldigt att betala ersättning till fastighetsägare för permanent intrång och tillfällig nyttjanderätt.

Att tänka på när vi spränger

Du som är fastighetsägare eller hyresinnehavare behöver själv se över infästningar och upphängningar av tavlor, speglar och hyllor. När vi spränger under en byggnad kan det skaka mer än det brukar och ibland riskerar bristfälliga infästningar att få föremål att ramla ner.  Lämna heller inte stearinljus utan uppsikt.

I bygget av Varbergstunneln har fastighetsägare och Trafikverket olika rättigheter och skyldigheter.

Fastighetsägares rättigheter

• Fastighetsägare har rätt till ersättning för mark som Trafikverket tar i anspråk, både permanent och tillfälligt, vid bygget av Varbergstunneln.
• Fastighetsägare har rätt till ersättning för de flesta skador som uppstår på grund av bygget.
• Fastighetsägare kan ha rätt till ersättning för vissa andra ekonomiska skador som har orsakats i samband med Varbergstunneln, exempelvis ökade kostnader i sin verksamhet.
• För att fastighetsägare ska få ersättning ska det ha uppstått en ekonomisk skada på grund av Varbergstunneln. Skadan ska med andra ord vara objektivt mätbar.
• Grundprincipen är att en fastighetsägare ska ha samma ekonomiska ställning som om projektet aldrig genomförts. Undantag finns dock om det är skäligt, med hänsyn till förhållandena i orten eller till den allmänna förekomsten av liknande störning.

Trafikverkets rättigheter och skyldigheter

• Trafikverket har rätt att göra mätningar och undersökningar intill den planerade arbetssträckningen, samt att få tillträde till fastigheter där dessa undersökningar behöver genomföras. Vi meddelar alltid ägaren i förväg.
• Trafikverket har rätt att förvärva den mark som behövs för att bygga Varbergstunneln, efter det att järnvägsplanen har vunnit laga kraft. Denna mark redovisas som permanent markanspråk i plankartorna. Plankartorna hittar du här, i Varbergstunneln järnvägsplan.
• Trafikverket har rätt att tillträda marken för permanenta ändamål när vi har en överenskommelse med fastighetsägaren eller när Lantmäterimyndigheten fattat beslut om tillträde.
• Trafikverket har rätt att använda mark som ligger utanför själva tunnelområdet för tillfälliga transportvägar och plats för exempelvis arbetsbodar och byggnadsmaterial. Denna mark redovisas som tillfälligt markanspråk i plankartorna (se länk ovan).
• Trafikverket har rätt att tillträda marken avsedd för tillfällig nyttjanderätt när järnvägsplanen har vunnit laga kraft.
• Trafikverket har rätt att göra små avvikelser från den fastställda järnvägsplanen om det endast har marginell påverkan på omgivningen.
• Om Trafikverket skulle behöva ta mer mark i anspråk än vad som fastställts i järnvägsplanen måste vi informera berörd fastighetsägare om detta. Om skillnaden är väsentlig kan en ny järnvägsplan behöva tas fram för det förändrade området. Om mer mark behövs tillfälligt kan avtal tas fram med berörd fastighetsägare.
• Trafikverket är skyldigt att betala ersättning till fastighetsägare för permanent intrång och tillfällig nyttjanderätt.

De fysiska skador som kan uppstå under bygget av Varbergstunneln ersätter eller reparerar vi normalt när våra arbeten är klara i området. Akuta skador, exempelvis inläckage i sprickor, åtgärdar vi omgående så att skadan inte förvärras.

Utöver fysiska skador kan själva bygget av Varbergstunneln upplevas som störande. I vissa fall kommer vi att kunna erbjuda ersättningsboende under begränsad tid. Även skador i form av påverkan på verksamhet, till exempel genom minskad tillgänglighet, kan uppkomma.

För att vi ska åtgärda eller ersätta en skada ska den ha uppkommit i samband med bygget av Varbergstunneln. Om Trafikverket får in en anmälan om skada görs en skadeutredning för att se om den kan ha orsakats av byggnationen.

Skriv vad som hänt och mejla

Skador kan uppstå på fast egendom (byggnader) eller lös egendom (föremål i din bostad, som exempelvis en vas). Trafikverket ersätter inga skador av lösa föremål.

Alla skador anmäler du skriftligen. Ju mer detaljerad du kan vara i din beskrivning desto lättare är det för oss att göra en bedömning. Du kan gärna bifoga kvitto som styrker ditt ersättningsanspråk samt foto av den uppkomna skadan och bifoga det i mejlet. Mejla uppgifterna till varbergstunneln@trafikverket.se.

Uppgifter att ha med när du anmäler skada

• Namn, adress, telefonnummer, e-post.
• Beskrivning av händelseförloppet (beskriv hur skadan uppkommit, vad som skadats samt datum och tid för när skadat uppkom).
• Ersättningsanspråk. Bifoga kvitto, foto.

Om du inte är nöjd med beskedet

Besked lämnas utifrån de underlag som skickats in och den utredning som Trafikverket gjort. Beskedet grundar sig i Trafikverkets ställningstagande. Det är inte ett formellt beslut, och kan därför inte överklagas.

På begäran kan Trafikverket göra en ny bedömning av ärendet om det kommer fram nya omständigheter som inte tidigare har tagits hänsyn till. Om du trots det inte är nöjd med vårt besked kan du driva ärendet vidare genom att väcka skadeståndstalan vid allmän domstol.

Vi samlar in personuppgifter för att kunna hantera ditt ärende. Läs mer om hur Trafikverket hanterar dataskyddsförordningen, GDPR. Läs mer om hur Trafikverket hanterar GDPR här.

Nu tar vi ett helhetsgrepp och bygger dubbelspår på de delar av Västkustbanan som idag är enkelspåriga. Vi bygger bort flaskhalsarna och möjliggör ett effektivt och pålitligt resande. Vi ser helt enkelt till att kusten blir klar.

Utbyggnaden av Västkustbanan till dubbelspår har skett i etapper sedan 1980-talet. Trafikverket bygger idag dubbelspår på två ställen på banan, dels mellan Varberg och Hamra, dels mellan Ängelholm och Maria (norra Helsingborg). Det sista som sedan återstår för att hela Västkustbanan ska bli dubbelspårig är en sträcka på cirka fyra kilometer mellan Maria station och Helsingborg central som det planeras för nu.

Västkustbanan är en strategiskt viktig bana i Västsverige där både person- och godstrafiken går tätt. I Varberg har tågtrafiken ökat med 35 procent under åren 2013–2019. Eftersom Varberg och region Halland växer kommer trafiken fortsätta öka. Under ett vardagsdygn passerar i snitt 108 tåg genom Varberg.

Trafikverket bygger dubbelspår genom Varberg i samverkan med Region Halland, Varbergs kommun och Jernhusen. Med effektiva resor och transporter kan västra Sverige, Halland och Varberg som stad fortsätta att utvecklas.

Med ett utbyggt dubbelspår genom Varberg blir kapaciteten på Västkustbanan större. Idag går det sex tåg i timmen genom Varberg i varje riktning och när dubbelspåret är klart finns det möjlighet att öka till tio tåg i timmen. Dubbelspår ger också ökad möjlighet att hantera fel och avvikelser i trafiken, vilket betyder högre tillförlitlighet till restider.

När dubbelspåret är färdigt har vi ökat säkerheten utmed sträckan och minskat risken för spårspring. De tio plankorsningar som idag finns mellan väg och järnväg byggs bort och ersätts av antingen broar eller vägportar.

När vi bygger ut sträckan med dubbelspår anpassar vi den till den senaste och modernaste tekniken vilket ökar den tekniska standarden på Västkustbanan. Detta innebär till exempel en större tillförlitlighet och möjligheten att öka hastigheten.

Det ger positiva miljöeffekter att rusta upp och modernisera järnvägen. En av de största vinsterna med en ökad järnvägskapacitet är att mer trafik kan flyttas över från väg till järnväg. På ett tåg ryms lika många resenärer som på sex bussar eller nästan 140 bilar. Ett godståg klarar lika mycket last som 30 långtradare.

Då tunneln byggs försvinner barriären i form av järnvägsspår i centrala Varberg. Det skapar möjlighet till bättre kontakt mellan staden och havet. Dessutom blir stadsmiljön lugn utan ljud från tågen. Samtidigt frigörs centralt belägen mark för nybyggnation där bangården ligger idag.

Anpassad till framtida klimatförändringar

Tunneln är anpassad för att klara en framtida klimatrelaterad höjning av vattenståndet. Forskning är baserad på de siffror som tas fram av FN:s internationella klimatpanel, samt vattennivåernas naturliga variation. Vi dimensionerar därför tunneln för betydligt högre vattennivåer än de som finns idag.

Regnvatten i tråget kommer, via ett antal pumpstationer, att pumpas upp från tråget. Snö kommer att skottas och transporteras bort.

Norra tråget och betongtunneln

Norr om centrum och söder om Getteröbron bygger vi tråg och betongtunnel. Tråget kan beskrivas som en öppen tunnel utan tak och är en övergång från tågtrafik ovan mark till tunnel under jord och i berg. Nya stationens plattformar kommer att ligga nedsänkta i trågets södra del. Tråget blir 900 meter.

Betongtunneln är cirka 350 meter lång och är den första delen innan man kommer in i bergtunneln. Den byggs med cut-and-cover metod. Det betyder att man gräver en djup grop från markytan, bygger upp tunnelgolvet, väggarna och taket på gropens botten och sedan återfyller med massor över tunneln.

Under Västra Vallgatan, ungefär i höjd med Engelbrektsgatan, övergår betongtunneln i en cirka 2,8 km lång bergtunnel under centrala Varberg. Parallellt med bergtunneln för tågtrafik kommer det att gå en mindre service- och räddningstunnel. Mellan de två tunnlarna kommer det att gå tvärtunnlar med jämna mellanrum som binder ihop dem. Service- och räddningstunneln kommer att ha sin norra mynning i Järnvägsparken söder om nuvarande stationshus.

Först undersöker vi berget

Innan vi började bygga tunneln undersökte vi berget genom kärnborrning. Arbetet med kärnborrning startade vi våren 2019 i Järnvägsparken. Kärnborrning innebär att vi borrar smala hål ner i berget och skär ut och tar upp långa cylinderformade provbitar eller borrkärnor. Genom att undersöka borrkärnorna får vi fram viktig information om förhållandena i berget på platsen. Borrhålen fylls igen när arbetet är färdigt.

Berggrunden under Varberg där vi ska bygga tunneln består till stor del av den ovanliga bergarten charnockit, även kallad Varbergsgranit. Bergarten är unik för området och förekommer endast på några få andra platser i världen. Det är också den bergart som Varbergs fästning är byggd av.

Vi spränger för tågtunneln

Vi bygger bergtunneln med en traditionell borr-och-spräng-teknik. Först tätar vi bergets naturliga sprickor med cement genom så kallad förinjektering för att förhindra att grundvatten läcker in i tunneln. Cementinjektering är en väl beprövad och vanligt förekommande tätningsmetod och cementen är ofarlig. Sedan borrar vi långa hål in i berget, laddar dessa med sprängmedel och spränger ut berget. Som mest kommer vi att använda fyra stora borriggar som borrar spränghålen i berget. Vi kommer att skjuta minst en sprängsalva per dag och borrigg.

Bergtunneln driver vi från norr och söder samtidigt. Från den norra öppningen och cirka 200–300 meter söderut är det bitvis liten bergtäckning över tunneln. Här kommer vi att spränga med mindre salvor för att få ett säkert tunnelarbete. Djupet på tunneln skiftar och går i mitten ner till 30 meter djup. I ändarna är tunneln 15 meter djup.

Vi bygger också en service- och räddningstunnel bredvid tågtunneln. Vid den första tvärtunneln i varje ände går vi också in i själva tågtunneln och börjar bygga den parallellt. Sommaren 2022 räknar vi med att ha sprängt ut hela tunneln och att den därmed är öppen i båda ändar. Under mitten av 2023 räknar vi med att även tågtunneln är öppen i båda ändar och då är sprängarbetet klart.

Sprängningarna sker vardagar mellan klockan 07.00–22.00. Därefter transporterar vi bort bergmassor.

Den nya godsbangården i Lassabacka blir cirka en kilometer lång, med fyra spår för godståg vid sidan av fyra spår för persontrafik på Västkustbanan. Godsbangården har förbindelser med Västkustbanan, Terminalbangården och Varbergs hamn. Terminalbangården bygger vi väster om tråget under år 2025, då vi har rivit den gamla järnvägsanläggningen. Terminalbangården är till för att dels ställa upp lok och fordon som inte används för stunden, dels för att kunna växla godståg från Viskadalsbanan. Terminalbangården har förbindelser med Västkustbanan, ny godsbangård och Viskadalsbanan.

Massor från tunnelbygget täcker gammal soptipp

Intill vårt arbetsområde i Lassabacka jobbar Varbergs kommun med att täcka över den gamla soptippen Lassabackadeponin och skapa ett nytt naturområde. Jordmassor från Varbergstunneln kommer tillsammans med ett tätande skikt av duk eller lera att skapa en barriär mot den förorenade marken och förhindra att regnvatten tränger ner i soporna och drar med sig giftiga ämnen till havet.

Stationsområdet bygger vi i samverkan med Varbergs kommun och den nya stationsbyggnaden bygger Jernhusen. Det är också Jernhusen som äger dagens kulturminnesmärkta stationshus och som ansvarar för hur det ska användas i framtiden.

Det var viktigt för Varbergs kommun att behålla järnvägsstationen centralt i staden. Med en station i centrum kan fler människor på ett enkelt sätt pendla till arbete och utbildning och Varberg blir en levande stad som kan växa.

I kommunens detaljplan regleras var parkeringsytor kommer att finnas. Cykelparkering kommer bland annat att finnas nära de trappor och hissar som förbinder markytan med plattformarna i tråget. Pendelparkering kommer i huvudsak att finnas väster om tråget.

De nya plattformarna kommer att vara nedsänkta i ett öppet tråg, som en tunnel utan tak, under marknivå. Plattformarna kan nås med hissar och trappor, dels från en gångbro över tråget och dels från marknivå över tunnelns norra mynning. Det kommer även finnas uppgångar från plattformarna i tunneln till stationshuset.

Det blir fem spår vid plattformarna. Vid trågets början i norr är det tre spår, Viskadalsbanan samt Västkustbanans uppspår och nedspår. Totalt kommer fyra av spåren att ha anslutning till plattform, medan ett av spåren är genomgående. I början av tunneln, efter plattformarna, kommer de fyra spåren att gå ihop till två och bildar dubbelspåret på Västkustbanan.

Amarcord heter det abstrakta konstverket som ska pryda trågväggen på den västra sidan av plattformarna när projekt Varbergstunneln är klart. Temat är hav och horisont för att gestalta Varbergs havshorisont.

Materialet är i sträckmetall framtaget för att passa in i järnvägsmiljön samt säkerställa alla krav vad gäller hållbarhet och akustik över lång tid. Metallen har en effektfärg som ändras i och med ljusets olika skiftningar. Konstverket är 300 meter långt och sex meter högt. Hela sträckan är ljussatt på kvällstid med LED armaturer som kastar ett släpljus uppifrån trågets överkant.

Konstnären heter Juri Markkula och hans storskaliga konstverk vid plattformarna knyter samman med Joakim Ojanens bronsstaty på stationstorgets södra del i temat horisont.

Markkula arbetar också med skisser för en gestaltning i det nya stationshuset, som på så sätt ska knytas samman med perrongen och södra stationstorget.

Juri Markkula har 20 års erfarenhet av tidigare gestaltningar bland annat för Citybanan i Stockholm och Riksutställningar.

Konstverket Amarcord sett från rulltrappan. Foto: Juri Markkula samt 10A, Visulent

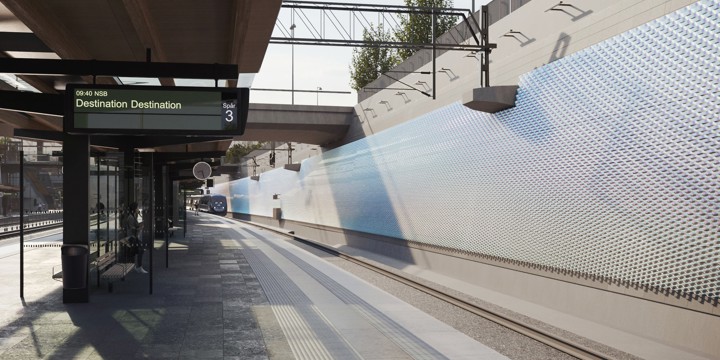

Konstverket vid plattformen skimrar i olika färger i dagsljus. Foto: Juri Markkula samt 10A, Visulent.

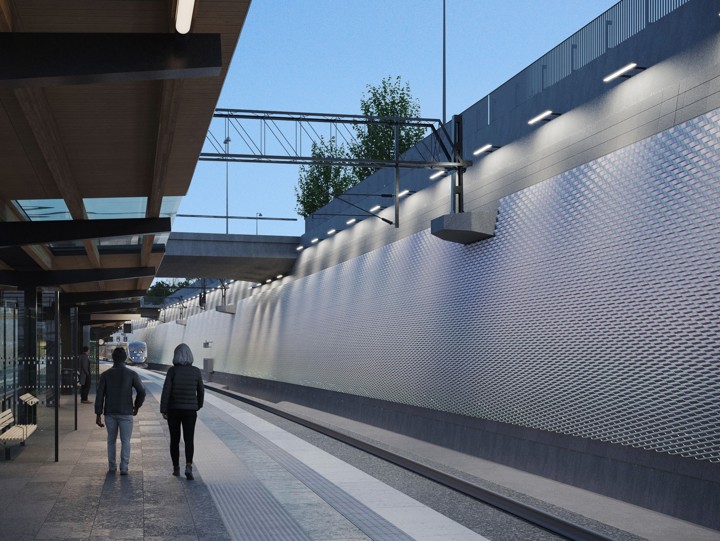

Konstverket sett i kvällsljus. Foto: Juri Markkula samt 10A, Visulent.

Horisonten – att ta emot en sol heter det konstverket som ska stå på den södra delen av stationstorget. Det är en fyra meter hög bronsskulptur där färgerna i figuren är hämtade från himlen när den skiftar från blått till rosa under en solnedgång. Mot stationshuset finns ett antal klot av högpolerad brons placerade, som symboliserar solar som plockats ner från himlen.

Konstverket på torgytan knyter an till och kompletterar Juri Markkulas storskaliga abstrakta verk Amarcord på Västra trågväggen vid plattformarna.

Konstnären Joakim Ojanen jobbar figurativt med både måleri och skulptur i olika material, allt ifrån små keramikskulpturer till stora bronsar. Tidigare offentliga verk Ojanen har gjort kan hittas på bland annat Kajstaden i Västerås och Drottning Silvias Barnsjukhus i Göteborg.

Skulpturen sedd framifrån. Foto: Joakim Ojanen samt Varbergs kommun

Konstverket med bronsklotet i närbild, Foto: Joakim Ojanen samt Varbergs kommun.

Konstverket sedd från sidan. Foto: Joakim Ojanen samt Varbergs kommun

I stationshuset kommer det också vara konst. Den processen pågår med ägaren Jernhusen som bygger nya stationshuset. När det är klart med konstverk kommer vi att informera om det.
